Пневмогидравлический заклепочник FAR KJ45/S для гаечной и винтовой заклепок

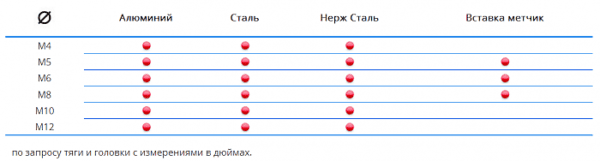

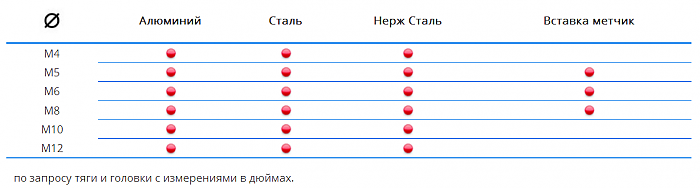

Пневмогидравлический инструмент FAR KJ45/S предназначен только для установки гаечных заклепок с резьбой от М4 до М12 всех видов материалов и винтовых заклепок от М5 до М8.

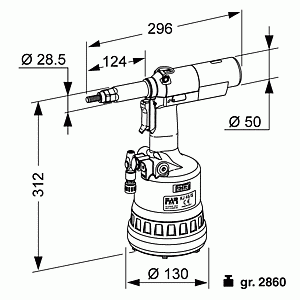

Габариты инструмента:

Преимущества:
– высокая производительность при малых размерах;
– автоматическое накручивание;
– отдельные кнопки для установки и выкручивания;
– точная и удобная регулировка рабочего хода;
– простота в эксплуатации;
– низкий уровень шума;
– низкие требования по техническому обслуживанию;
– эргономичная ручка;
– низкое значение переданных колебаний
– вращающееся соединение подвода воздуха
– петля для подвешивания инструмента;
– надежность проверена на практике.

Похожие видео

СМЕНА РЕЗЬБОВОЙ ТЯГОВО ЙШТАНГИ ПНЕВМОЗАКЛЕПОЧНИКА

FAR KJ 45/S

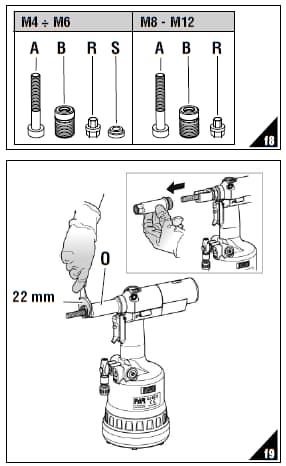

Заклепочный аппарат поставляется с 6-ю парами резьбовой тяговой штанги (А), головки (В), носителей (R) и, только для серии с тяговой штангой от М4 до М6 – прокладочным кольцом (S) (f8).

Для того, чтобы выполнить смену резьбовой тяговой штанги необходимо следовать приведенному ниже порядку действий:

• Отвинтить втулку крепления головки (О) при помощи стандартного ключа 22 мм (f9).

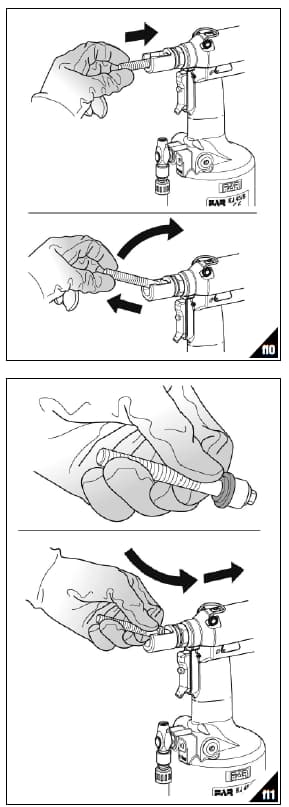

• Удалить резьбовую тяговую штангу, для этого необходимо нажать на неё и одновременно приподнять (f10).
• После того, как будет выбрана тяговая штанга (А) требуемого размера, необходимо разместить и поддерживать компоненты как показано на рисунке f11 и выполнить сборку аппарата; убедиться в том, что детали правильно установлены в гнезда, для этого необходимо вращать вручную тяговую штангу (f11).

ВНИМАНИЕ!

• У компонента (R) сторона, которая вставляется в головку тяговой штанги намагничена для того, чтобы избежать случайного падения при смене штанги.
• Закрутить втулку крепления головки (О) при помощи стандартного ключа 22 мм и правильно её закрепить.

ВНИМАНИЕ!

Производить данные операции только с отсоединенным заклепывающим аппаратом.

ВНИМАНИЕ!

Производить данные операции только с отсоединенным заклепывающим аппаратом.

РЕГУЛИРОВКА БЛОКА ТЯГОВОЙ ШТАНГИ ГОЛОВКИ

При изменении длины зажимаемой вставки необходимо отрегулировать положение головки (В) по отношению к резьбовой распорке (А).

Перекрыть подачу сжатого воздуха к заклепочному аппарату.

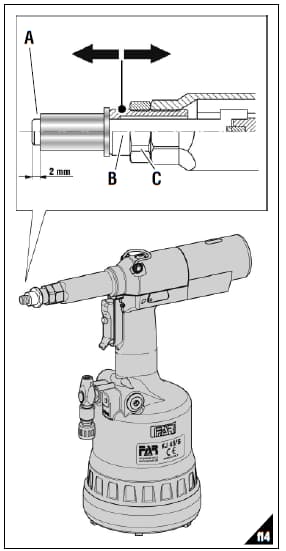

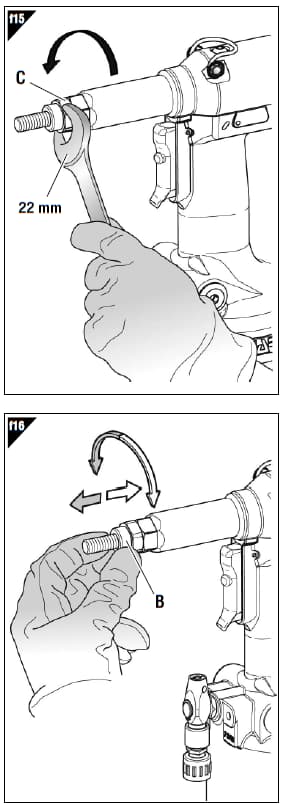

Завинтить, вручную, вставку требуемой длины на резьбовую распорку до тех пор, пока головка вставки не будет соприкасаться с головкой (В) заклепывающего аппарата. Головка отрегулирована правильно, если распорка выступает примерно на 2 мм из накрученной на неё вставки. В противном случае, необходимо разблокировать зажимное кольцо (С), при помощи стандартного ключа 22 мм, а затем отвинтить или завинтить головку (В), пока не будет достигнуто требуемое положение. В конце заблокировать зажимное кольцо (С).

ВНИМАНИЕ!

Производить данные операции только с отсоединенным заклепывающим аппаратом.

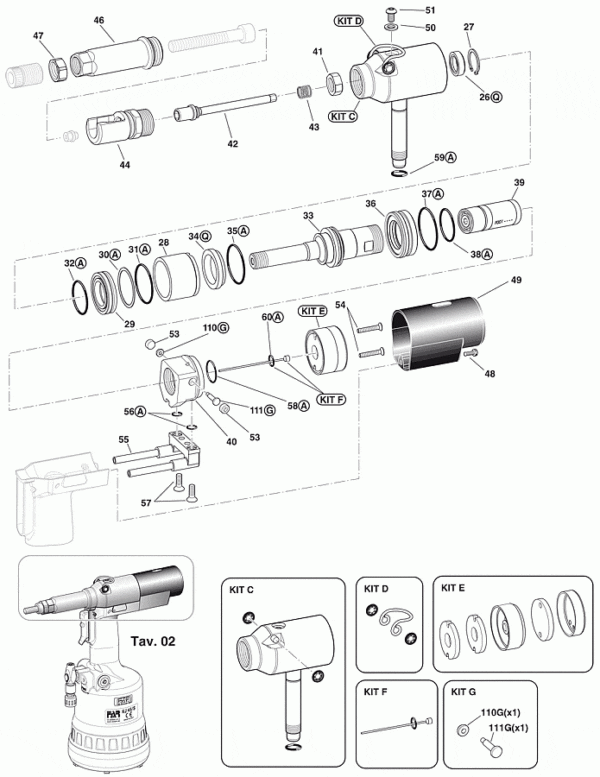

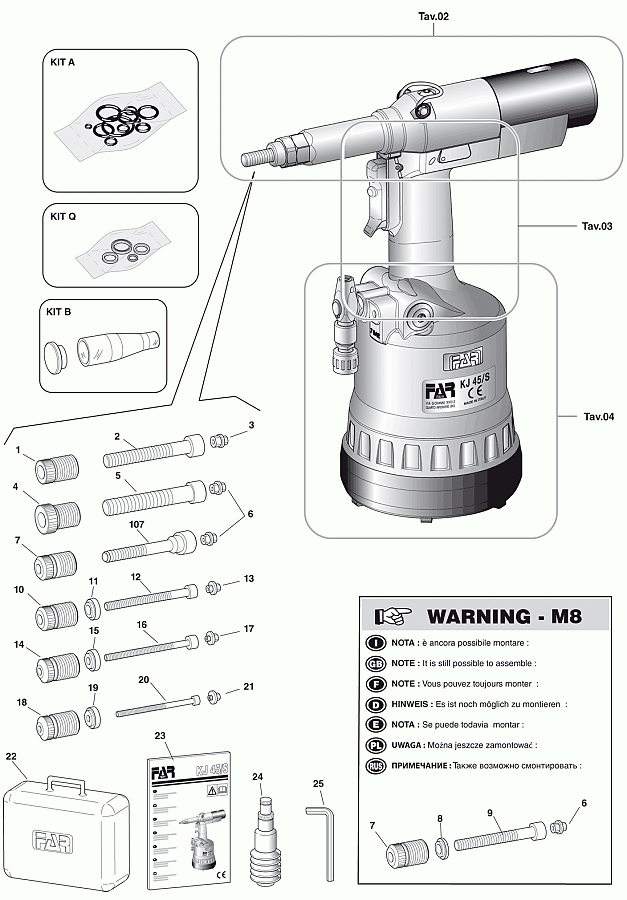

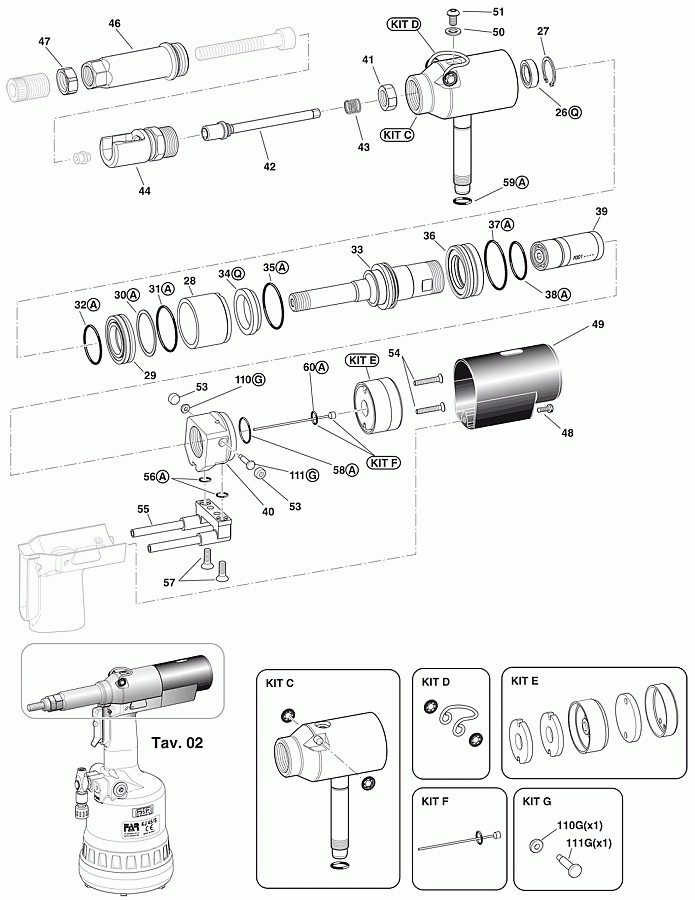

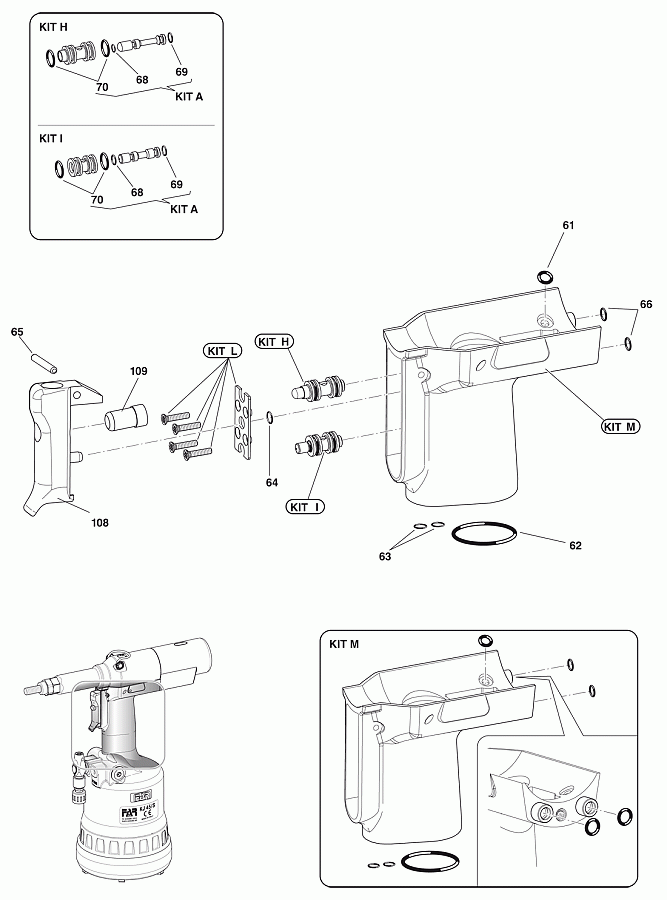

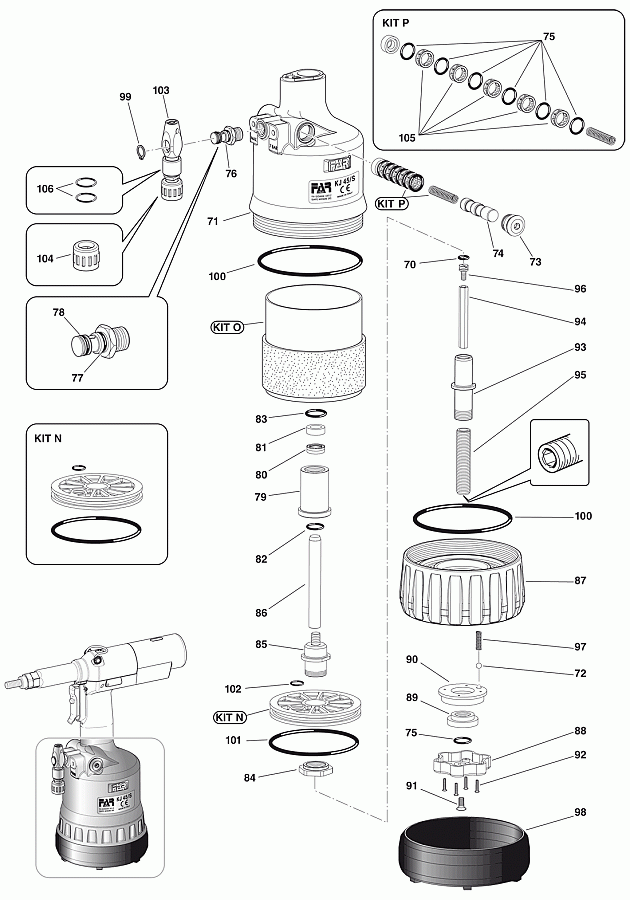

Деталировка заклепочника FAR KJ45/S
