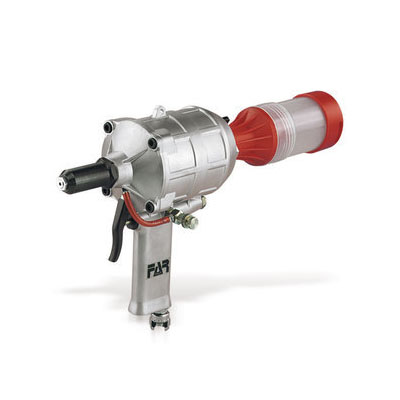

Пневмогидравлический заклепочник FAR RAC 83/AX для вытяжных заклепок
18450.00 грн. без НДС
Доступно для предзаказа
- Описание
- Детали
Описание
Пневмогидравлический заклепочник FAR RAC83/AX предназначен для установки вытжных заклепкок диаметрами только от 2,4 мм до 4,0 мм все виды материалов и 4,8 алюминий/сталь.
Заклепочник имеет подсос воздуха для втягивания в сборник стержней после установки заклепки.
Габариты инструмента FAR RAC83/AX:
Преимущества:
– высокая производительность при малых размерах;
– втягивание отработанного гвоздика в контейнер для сбора стержней;
– отдельные кнопки для установки и всасывания;
– простота в эксплуатации;
– низкий уровень шума;
– низкие требования по техническому обслуживанию;
– эргономичная ручка;
– низкое значение переданных колебаний
– петля для подвешивания инструмента;
– надежность проверена на практике.

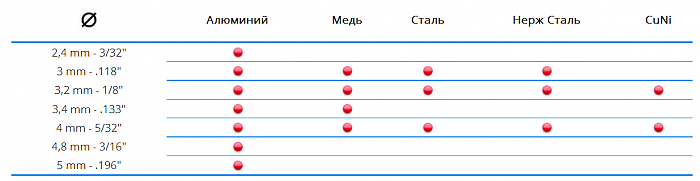

Диапазон применения:
Деталировка FAR RAC-83/AX:
| Позиция | Код | Описание | Кол-во |
|---|---|---|---|
| 01 | 717003 | Насадка для заклёпок диаметром 4,8 Ал. | 1 |
| 02 | 710513 | Патрон | 1 |
| 03 | 710670 | Винт TCCE M6 x 12 UNI 5931 | 4 |
| 04 | 710961 | Крышка | 1 |
| 05 | 710420 | Уплотнительное кольцо OR 210 | 1 |
| 06B | 710536 | Кнопка | 1 |
| 07B | 710537 | Эластичный штырь контактного разъема ø 4 x 12 UNI 6873 | 1 |
| 08 | 710294 | Уплотнительное кольцо OR 150 | 1 |
| 09 | 710431 | Конус для зажимов | 1 |
| 10 | 710011 | Зажимы | 3 |
| 11C | 710544 | Распорная втулка | 1 |
| 12C | 710515 | Возвратная пружина | 1 |
| 13 | 710102 | Уплотнительное кольцо OR 113 | 1 |
| 15 | 710427 | Уплотнительное кольцо OR 013 | 1 |
| 16 | 710426 | Шайба | 1 |
| 17 | 710335 | Уплотнительное кольцо OR 844 | 3 |
| 18 | 710443 | Поршень | 2 |
| 19 | 710295 | Стопорное кольцо 78 UNI 7437 | 2 |
| 20 | 710542 | Распорная втулка | 1 |
| 21 | 710444 | Уплотнительное кольцо OR 211 | 1 |
| 22 | 710442 | Поршень | 1 |
| 23 | 710243 | Диск амортизатор | 1 |
| 24 | 710422 | Амортизатор | 1 |
| 25 | 710543 | Корпус инструмента | 1 |
| 26 | 710302 | Гайка M 12 UNI 7474 | 1 |
| 27 | 710963 | фитинг | 1 |
| 28 | 710818 | фитинг | 1 |
| 29 | 710838 | фитинг | 1 |
| 30E | 710819 | Приёмник хвостов заклёпок | 1 |
| 31D | 712274 | POMELLO CHIUSURA | 1 |
| 32D | 710525 | Зажимное кольцо | 1 |
| 33D | 712273 | Корпус аспирационной системы | 1 |
| 34D | 710523 | Гайка M 8 x 1 | 1 |
| 35D | 710184 | фитинг M 5 | 2 |
| 36D | 710964 | Труба Rilsan ø 6 x 4 x 65 | 1 |
| 37 | 710173 | Соед. фрезерован. гайки 1/4″ | 1 |
| 38 | 710219 | Глушитель 1 SEP 1/8″ | 1 |
| 39 | 710538 | Зажимное кольцо | 1 |
| 40 | 710539 | Челнок | 1 |
| 41A | 710188 | Кожух | 5 |
| 42A | 710187 | Уплотнительное кольцо OR 109 | 4 |
| 43A | 710540 | Пружина | 1 |
| 44 | 710438 | Крюк балансир | 1 |
| 45 | 717002 | Насадка для заклёпок диаметром 4 | 1 |
| 46 | 717001 | Насадка для заклёпок диаметром от 2,5 до 3,4 | 1 |
| 47 | 717006 | Насадка для заклёпок диаметром 2,4 | 1 |
| 48F | 710834 | Втулка | 1 |
| 49F | 710957 | Держатель патрона | 1 |
| 50F | 710958 | Вал | 1 |
| 51F | 710962 | Удлин. Оси | 1 |
| 52E | 711136 | Эжектор | 1 |
| KITA | 740188 | Комплект решетчатого кожуха |
| Код | Описание | Кол-во |
|---|---|---|
| 710188 | Кожух | 5 |
| 710187 | Уплотнительное кольцо OR 109 | 4 |
| 710540 | Пружина | 1 |
| KITB | 740536 | Кнопка |
| Код | Описание | Кол-во |
|---|---|---|
| 710536 | Кнопка | 1 |
| 710537 | Эластичный штырь контактного разъема ø 4 x 12 UNI 6873 | 1 |
| KITC | 740544 | Комплект распорной втулки |
| Код | Описание | Кол-во |
|---|---|---|
| 710544 | Распорная втулка | 1 |
| 710515 | Возвратная пружина | 1 |
| KITD | 742273 | Комплект корпуса аспирационной системы |
| Код | Описание | Кол-во |
|---|---|---|
| 712274 | POMELLO CHIUSURA | 1 |
| 710525 | Зажимное кольцо | 1 |
| 712273 | Корпус аспирационной системы | 1 |
| 710523 | Гайка M 8 x 1 | 1 |
| 710184 | фитинг M 5 | 2 |
| 710964 | Труба Rilsan ø 6 x 4 x 65 | 1 |
| KITE | 740819 | Приёмник сердечников заклёпок |
| Код | Описание | Кол-во |
|---|---|---|
| 710819 | Приёмник хвостов заклёпок | 1 |
| 711136 | Эжектор | 1 |
| KITF | 740957 | Кит Держатель патрона |
| Код | Описание | Кол-во |
|---|---|---|
| 710834 | Втулка | 1 |
| 710957 | Держатель патрона | 1 |
| 710958 | Вал | 1 |
| 710962 | Удлин. Оси | 1 |
Детали
| Тип заклепочника | Пневмогидравлический |
|---|---|
| Модель | FAR RAC 83/AX |
| Вес | 1.74 |
| Мощность | 5.372 кН / 6 бар |
| Максимальное давление | 7 бар |
| Рабочий ход: | 8 мм |
| Усилие | 5.372 |
| Высота | 200 |
| Длина | 360 |
| Потребление воздуха за 1 заклепки (с подсосом) | 2.2 |
| Уровень МПУ акустического давления: | меньше 94 дБ (А) |
| Вибрации (ISO / FDIS 8662-11) AHW | меньше 3,3 м / с ² |
