02621-70802 Штифт LOCKBOLT сталь стандартная головка

964.29 грн. – 1285.71 грн. без НДС

Цена указана за 100шт

Количество добавляется кратно 100 шт

Минимальный заказ 1000 шт

Болт с обжимным кольцом – неразьемное заклепочное соединение, отличается высокой прочностью и выброустойчивостью. (Обжимные болты: Lock-Bolt, Hack-bolt, MaxLok, AvdeLok, BOM-bolt, Magna-Lok и т.п…)



Артикул: 02621-70802 Категория:

Доступные Варианты:

  • Описание
  • Детали

Описание

Штифт LOCKBOLT сталь стандартная головка

Для высоконагруженных деталей, испытывающих в соединении вибрацию и высокие физические нагрузки, разработаны и используются уже не заклепки, а более прочные изделия – болты и штифты с обжимным кольцом.LOCKBOLT – очень прочное соединение,. Диаметр штифтового соединения 4.8 – 10.0 мм. Абсолютно устойчиво к вибрации, воздухо – и водонепроницаемое.

Важно! С данными штифтами используются обжимные кольца “STANDART”, которые подходят к любому типу штифта и вместе с ним образуют единое прочное крепление. Поэтому, заказывая штифты, не забудьте про обжимные кольца к ним.
Болт с обжимным кольцом – неразьемное заклепочное соединение, отличается высокой прочностью и выброустойчивостью. (Обжимные болты: Lock-Bolt, Hack-bolt, MaxLok, AvdeLok, BOM-bolt, Magna-Lok и т.п…)

Это система быстрой установки для сборки частей испытывающих высокие механические нагрузки или подвеграющиеся высокой вибрации. Состоят из штифта и обжимающего кольца, штифт имеет насечки для жёсткой фиксации обжимного кольца. При установке требуется доступ с обратной стороны.Быстрая и безшумная установка достигается при помощи пневмогидравлического заклепочника GESIPA TAURUS 4, или RIVETEC RL75. Выпускаются различных длин и диаметров, в зависимости от толщины пакета и испытываемых нагрузок, а также различных видов головок штифтов (стандартная и потайная). Материал сталь, алюминий и нержавейка.

Хорошо зарекомендовали себя в производстве автофургонов, пространственных металлоконструкций (навесы над зданиями, над перронами), подвергающимся высоким динамическим нагрузкам. Используется для строительства, сборки конструкций, железнодорожных путей, коммерческих транспортных средств, элеваторного оборудования, к которым имеется доступ с обеих сторон и необходима высокая прочность на срез и разрыв.

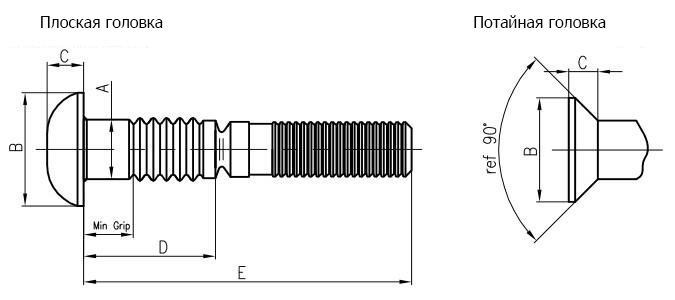

ᴓ4,8/5,0 mm

A=4,85-4,95 mm

B=9,05-10,00 mm

C=2,88-3,18 mm

D=+/-0,8 mm

E=+0,32/-0 mm

Отверстие ᴓ 5-5,15  mm

№пп A x E Толщина пакета D
1 4,8×35,6 1,6-4,8 10
2 4,8×37,2 3,2-6,4 11,6
3 4,8×38,8 4,8-8 13,2
4 4,8×40,4 6,4-9,5 14,78
5 4,8×42 8-11,1 16,36
6 4,8×43,5 9,5-12,7 17,96
7 4,8×45,1 11,1-14,3 19,53
8 4,8×46,7 12,7-15,9 21,13
9 4,8×48,3 14,3-17,5 22,71
10 4,8×49,9 15,9-19 24,31
11 4,8×51,5 17,5-20,7 25,88
12 4,8×53,1 19-22,2 27,48
13 4,8×54,7 20,7-23,8 29,06
14 4,8×56,2 22,2-25,4 30,66
15 4,8×57,8 23,8-27 32,23
16 4,8×59,4 25,4-28,6 33,83
17 4,8×61 27-30,2 35,41
18 4,8×62,6 28,6-31,8 37
19 4,8×64,2 30,2-33,4 38,58

ᴓ6,4/6,5 mm

A=6,45-6,58 mm

B=12,06-13,34 mm

C=3,45-3,86 mm

D=+/-0,8 mm

E=+0,32/-0 mm

Отверстие ᴓ 6,6-6,75  mm

№пп A x E Толщина пакета D
1 6,4×38,6 1,6-4,8 12,31
2 6,4×40,2 3,2-6,4 13,91
3 6,4×41,7 4,8-8 15,49
4 6,4×43,3 6,4-9,5 17,09
5 6,4×44,9 8-11,1 18,66
6 6,4×46,5 9,5-12,7 20,26
7 6,4×48,1 11,1-14,3 21,84
8 6,4×49,7 12,7-15,9 23,44
9 6,4×51,3 14,3-17,5 25,01
10 6,4×52,9 15,9-19 26,61
11 6,4×54,4 17,5-20,7 28,19
12 6,4×56 19-22,2 29,79
13 6,4×57,6 20,7-23,8 31,36
14 6,4×59,2 22,2-25,4 32,96
15 6,4×60,8 23,8-27 34,54
16 6,4×62,4 25,4-28,6 36,14
17 6,4×64 27-30,1 37,03
18 6,4×65,6 28,6-31,8 39,31
19 6,4×67,1 30,2-33,4 40,89

ᴓ8,0 mm

A=8,05-8,17 mm

B=15,08-16,66 mm

C=4,59-5,1 mm

D=+/-0,8 mm

E=+0,32/-0 mm

Отверстие ᴓ 8,2-8,35  mm

№пп A x E Толщина пакета D
1 8×48,5 3,2-9,5 19,02
2 8×51,6 6,4-12,7 22,19
3 8×54,8 9,5-15,9 25,37
4 8×58 12,7-19 28,54
5 8×61,2 15,9-22,2 31,72
6 8×64,3 19-25,4 34,89
7 8×67,5 22,2-28,6 38,07
8 8×70,7 25,4-31,8 41,24
9 8×73,9 28,6-34,9 44,42

ᴓ9,6/10,0 mm

A=9,65-9,77 mm

B=18,11-19,98 mm

C=5,66-6,29 mm

D=+/-0,8 mm

E=+0,32/-0 mm

Отверстие ᴓ 8,2-8,35  mm

№пп A x E Толщина пакета D
1 9,6×53,8 3,2-9,5 20,54
2 9,6×57 6,4-12,7 23,72
3 9,6×60,2 9,5-15,9 26,89
4 9,6×63,3 12,7-19 30,07
5 9,6×66,5 15,9-22,2 33,24
6 9,6×69,7 19-25,4 36,42
7 9,6×72,9 22,2-28,6 39,59
8 9,6×76 25,4-31,8 42,77
9 9,6×79,2 28,6-34,9 45,94

Детали

LOCKBOLT-STANDART

4,8×35,6 / 1,6-4,8mm, 4,8×37,2 / 3,2-6,4mm, 4,8×38,8 / 4,8-8mm, 4,8×40,4 / 6,4-9,5mm, 4,8×42 / 8-11,1mm, 4,8×43,5 / 9,5-12,7mm, 4,8×45,1 / 11,1-14,3mm, 4,8×46,7 / 12,7-15,9mm, 4,8×48,3 / 14,3-17,5mm, 4,8×49,9 / 15,9-19mm, 4,8×51,5 / 17,5-20,7mm, 4,8×53,1 / 19-22,2mm, 4,8×54,7 / 20,7-23,8mm, 4,8×56,2 / 22,2-25,4mm, 4,8×57,8 / 23,8-27mm, 4,8×59,4 / 25,4-28,6mm, 4,8×61 / 27-30,2mm, 4,8×62,6 / 28,6-31,8mm, 4,8×64,2 / 30,2-33,4mm, 6,4×38,6 / 1,6-4,8mm, 6,4×40,2 / 3,2-6,4mm, 6,4×41,7 / 4,8-8mm, 6,4×43,3 / 6,4-9,5mm, 6,4×44,9 / 8-11,1mm, 6,4×46,5 / 9,5-12,7mm, 6,4×48,1 / 11,1-14,3mm, 6,4×49,7 / 12,7-15,9mm, 6,4×51,3 / 14,3-17,5mm, 6,4×52,9 / 15,9-19mm, 6,4×54,4 / 17,5-20,7mm, 6,4×56 / 19-22,2mm, 6,4×57,6 / 20,7-23,8mm, 6,4×59,2 / 22,2-25,4mm, 6,4×60,8 / 23,8-27mm, 6,4×62,4 / 25,4-28,6mm, 6,4×64 / 27-30,1mm, 6,4×65,6 / 28,6-31,8mm, 6,4×67,1 / 30,2-33,4mm, 8×48,5 / 3,2-9,5mm, 8×51,6 / 6,4-12,7mm, 8×54,8 / 9,5-15,9mm, 8×58 / 12,7-19mm, 8×61,2 / 15,9-22,2mm, 8×64,3 / 19-25,4mm, 8×67,5 / 22,2-28,6mm, 8×70,7 / 25,4-31,8mm, 8×73,9 / 28,6-34,9mm, 9,6×53,8/3,2-9,5mm, 9,6×57 / 6,4-12,7mm, 9,6×60,2 / 9,5-15,9mm, 9,6×63,3 / 12,7-19mm, 9,6×66,5 / 15,9-22,2mm, 9,6×69,7 / 19-25,4mm, 9,6×72,9 / 22,2-28,6mm, 9,6×76 / 25,4-31,8mm, 9,6×79,2 / 28,6-34,9mm
