Болт DIN 933 с полной резьбой M12-M16

Болт DIN 933 с полной резьбой M18-M24
Болт DIN 933 с полной резьбой M8-M10
DIN 933

Болт DIN 933 с полной резьбой M12-M16

Размер партии 100шт

Артикул: DIN 933 M12-M16 Категория:

Доступные Варианты:

  • Описание
  • Детали

Описание

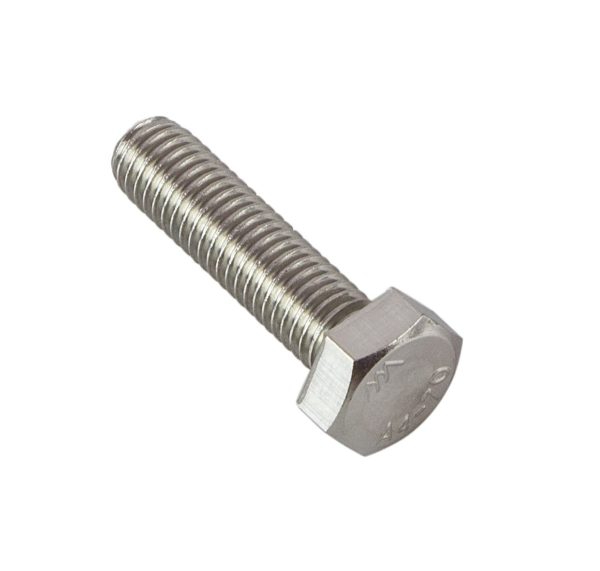

Болт DIN 933 с полной резьбой M12-M16

DIN 933 Болт с полной резьбой и шестигранной головкой, размер резьбы от М3 до М64, длина болта от 5 до 340 мм, класс точности A, B. Болты DIN 933 применяются для соединения и крепления деталей и конструкций в строительстве и машиностроении.

Материалы:

  • Сталь: 5.6, 8.8, 10.9, 12.9, 1.7709 (класс прочности для болтов)
  • Сталь с покрытием: гальваническая оцинковка, горячее цинкование, термодиффузионное цинкование, гальваническое никелирование, гальваническое хроматирование
  • Нержавеющая сталь: А2 – А5, А2/А4 – 70, А2/А4 – 80
  • Цветные металлы, сплавы: латунь, алюминий, медь
  • Пластик
Таблица размеров и характеристик болтов DIN 933 с полной резьбой в мм
D M3 M4 M5 M6 M8 M10 M12 M14 M16 M18
P 0,5 0,7 0,8 1 1,25 1,5 1,75 2 2 2,5
K 2 2,8 3.5 4 5.3 6.4 7.5 8.8 10 11,5
C мин. 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,2 0,2
макс. 0,4 0,4 0,5 0,5 0,6 0,6 0,6 0,6 0,8 0,8
R 0,1 0,2 0,2 0,25 0,4 0,4 0,6 0,6 0,6 0,6
А 1,5 2,1 2,4 3 4 4,5 5,3 6 6 7,5
S DIN 933 5,5 7 8 10 13 17 19 22 24 27
ISO 4017 16 18 21
e DIN 933 6,01 7,66 8,79 11,05 14,38 18,9 21,1 24,49 26,75 30,14
ISO 4017 17,77 20,03 23,36



D М20 M22 М24 М27 М30 M36 M42 M48 M56 M64
P 2,5 2,5 3 3 3,5 4 4,5 5 5,5 6
K 12.5 14 15 17 18.7 22.5 26 30 35 40
C мин. 0,2 0,2 0,2 0,2 0,2 0,2 0,3 0,3 0,3 0,3
макс. 0,8 0,8 0,8 0,8 0,8 0,8 1 1 1 1
R 0,8 0,8 0,8 1 1 1 1,2 1,6 2 2
А 7,5 7,5 9 9 10,5 12 13,5 15 16,5 18
S DIN 933 30 32 36 41 46 55 65 75 85 95
ISO 4017 34
e DIN 933 33,53 38,85 39,98 45,2 50,85 60,79 71,3 82,6 93,56 104,9
ISO 4017 37,72

Обозначения:

D – номинальный диаметр резьбы
P – шаг резьбы
K – высота головки болта
С – высота подголовка
R – радиус
А – сбег резьбы, макс.
S – размер шестигранной головки под ключ
e – диаметр описанной окружности, не менее
L – длина болта

Аналоги DIN 933:

ISO 4017 – болт с шестигранной головкой и полной резьбой класса точности А, В. Отличается от DIN 933 другими размерами головки под ключ для болтов M10, М12, М14 и М22.
DIN 931 (ISO 4014) – болт с шестигранной головкой и неполной резьбой класса точности А, В.
DIN 558 (ISO 4018) – болт с шестигранной головкой и полной резьбой класса точности С.
ГОСТ 7798-70 – болт с шестигранной головкой и неполной резьбой класса точности В.
ГОСТ 7805-70 – болт с шестигранной головкой и неполной резьбой класса точности А.
ГОСТ 15589-70 – болт с шестигранной головкой и неполной резьбой класса точности С.

Детали

DIN 933

M12x100mm, M12x110mm, M12x120mm, M12x140mm, M12x20mm, M12x25mm, M12x30mm, M12x35mm, M12x40mm, M12x45mm, M12x50mm, M12x55mm, M12x60mm, M12x65mm, M12x70mm, M12x75mm, M12x80mm, M12x90mm, M14x100mm, M14x30mm, M14x35mm, M14x40mm, M14x45mm, M14x50mm, M14x60mm, M14x65mm, M14x70mm, M14x80mm, M14x90mm, M16x100mm, M16x25mm, M16x30mm, M16x35mm, M16x40mm, M16x45mm, M16x50mm, M16x55mm, M16x60mm, M16x65mm, M16x70mm, M16x75mm, M16x80mm, M16x90mm
