Высокопрочные вытяжные заклепки и болты с обжимным кольцом

Для высокопрочного соединения деталей с односторонним доступом

Крепёжная система обеспечивает постоянное, устойчивое к вибрациям соединение и гарантирует его превосходные характеристики.

Эти крепёжные элементы отличаются высокой прочностью на разрыв и срез, а также
стойкостью к воздействию вибраций.

Методика / принцип

Высокопрочные виброустойчивые заклёпки и зажимные болты разработаны
специально для создания прочных и надёжных соединений. Предлагаемый набор инструментов позволяет быстро и просто установить крепёжные элементы в деталях.

Применения

Крепёжная система применяется в отраслях промышленности, которые предъявляют особые требования к надёжности и виброустойчивости соединений. В настоящее время высокопрочные виброустойчивые заклёпки и зажимные болты применяются в разных отраслях промышленности, например, в строительстве, производстве автобусов, грузовых автомобилей и трейлеров, в изготовлении систем вентиляции и кондиционирования, железнодорожной индустрии, автомобилестроении и энергетике.

Преимущества продукции

• Высокая прочность на срез и разрыв
• Превосходная стойкость к вибрации
• Высокая скорость, простота установки
• Надёжные и не требующие обслуживания соединения

Преимущества продукции

Существует целый ряд веских причин для приобретения нашей продукции

Преимущества и дополнительные возможности. По пунктам.

Высокое сопротивление усилиям на разрыв и срез

Независимо от толщины соединяемых материалов.

Превосходная вибрационная стойкость

Технология доказала на практике, что эти крепёжные элементы создают высокопрочные и неразборные соединения.

Высокая скорость, простота установки

Эффективное решение для сложных монтажных задач. Надёжность и качество.

Надёжные и не требующие обслуживания соединения

Высокопрочные виброустойчивые заклёпки и зажимные болты разработаны специально для создания прочных и надёжных соединений.

Подробное описание

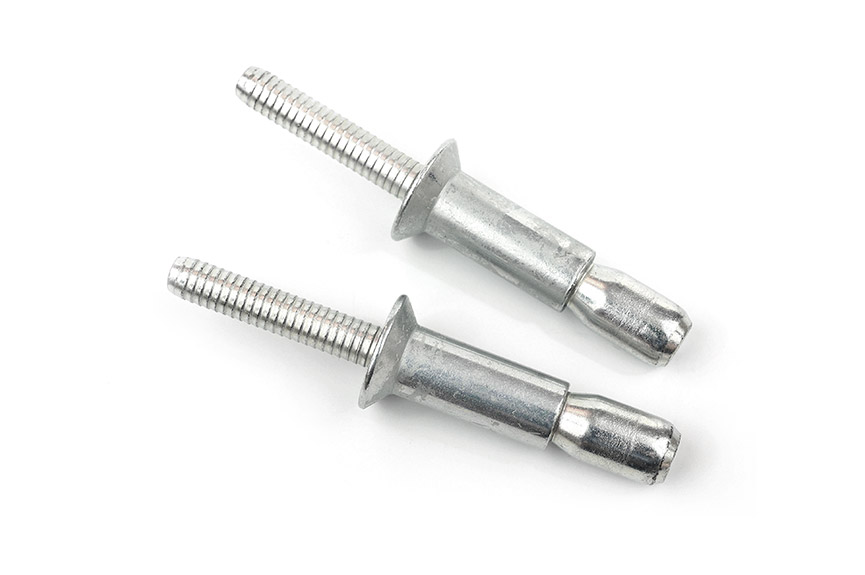

Высокопрочные вытяжные заклёпки

Заклёпка вставляется в приготовленное отверстие.
Насадка инструмента надевается на стержень заклёпки. Инструмент приводиться в действие.
Начинается деформация тела заклёпки со стороны скрытой части заклёпки. Создается геометрическое замыкание, которое обеспечивает прочное соединение. Стержень отрывается в определенной точке излома и установка завершается.

Формирование валика – в процессе установки, тело заклёпки в “слепой” зоне деформируется, образуя валик. Формируется надёжное соединение.
После надёжной фиксации в месте установки стержень отрывается, установка завершается.
Расширение – в процессе установки, происходит раздача тела заклёпки в слепой зоне, образуя прочное геометрическое замыкание.

Порядок установки высокопрочных вытяжных заклёпок

1. Сначала высокопрочная вытяжная заклёпка вставляется в подготовленное отверстие и на стержень заклёпки надевается инструмент для его вытягивания
2. Инструмент приводится в действие и производит деформацию тела вытяжной заклёпки
3. Стержень фиксируется в теле заклёпки специальным замком, который обеспечивает прочное соединение
4. Стержень срезается в определенной точке излома и установка завершается

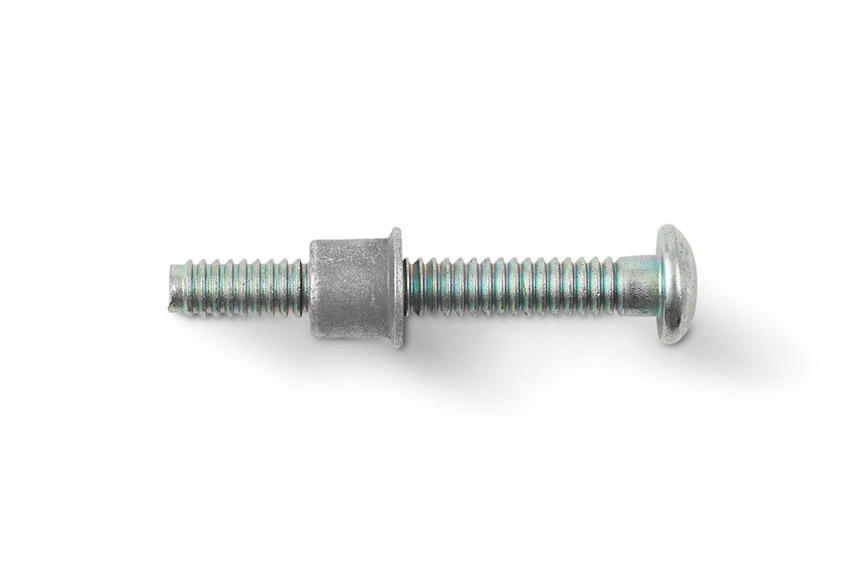

Технология соединений с применением болтов с обжимным кольцом

Зажимной болт вставляется в отверстие. Обжимное кольцо надевается на болт фаской
в сторону инструмента. Насадка инструмента надевается на хвостовик болта. Инструмент приводиться в действие. Происходит захват и втягивание хвостовика. Головка болта прижимает материал. Насадка прижимает кольцо во встречном направлении. Создается начальный зажим.
Насадка опрессовывает кольцо. Материал кольца вдавливается в кольцевые канавки болта.
Болт вытягивается, создавая необходимое стягивающее усилие. Хвостовик отрывается. Насадка освобождается.

Сопротивление зажимного болта усилию на срез в значительной мере зависит  от прочности материала и диаметра крепёжного элемента. С ростом диаметра или класса прочности прочность крепёжного элемента на срез увеличивается.

Порядок установки болтов с обжимным кольцом

1. Болт вставляется в отверстие. Обжимное кольцо устанавливается на болт
2. Насадка инструмента надевается на хвостовик болта, инструмент сразу же приводится в действие.
   Головка болта прижимает материал. Кольцо прижимается втягиваемым хвостовиком болта. Создаётся начальный зажим.
3. Насадка инструмента опрессовывает кольцо и создаёт дополнительное напряжение в соединении.
4. Стержень срезается в определенной точке излома и установка завершается.
