Стопорная шайба с лапкой ГОСТ 13464-77

Описание

Стопорная шайба с лапкой ГОСТ 13464-77

Стандарт ГОСТ 13464-77 Шайбы стопорные с лапкой уменьшенные. Стандарт распространяется на уменьшенные стопорные шайбы с лапкой класса точности А, предназначенные для стопорения шестигранных гаек и болтов с шестигранной головкой, с уменьшенными размерами под ключ. Шайбы бывают Исполнение №1 и Исполнение №2, с диаметром резьбы от 6,0 до 24,0 мм.

Наиболее широкое распространение стопорение с помощью шайб стопорных с лапкой по ГОСТ 13464-77 получило в конструкциях, подверженных вибрации, которая может привести к разрушению агрегата, машины и др. ― это авиастроение, вертолётостроение, ракетно-космическая, железнодорожная и военная техника.

Способ применения

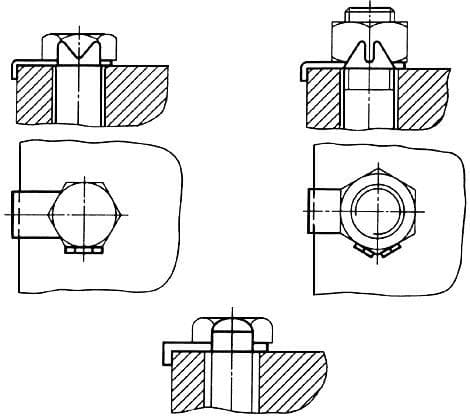

Шайба согласно ГОСТ 13464-77 подкладывается в резьбовое соединение между болтом и гайкой; лапка загибается за край станины, основы крепления болта (гайки), а лепестки отгибаются на шестигранную головку болта (гайки), фиксируя финальную позицию затяжки резьбового соединения.
