Стопорная шайба DIN 25201 Nord-Lock
Доступные Варианты:
- Описание
- Детали
- Характеристики
Описание
Стопорная шайба DIN 25201 Nord-Lock
Эта шайба применяется там, где возможны динамические или вибрационные нагрузки. Конструкция по стандарту DIN 25201 предполагает наличие двух зубчатых шайб, что даёт возможность эффективно препятствовать этим условиям эксплуатации. Эти параметры способствуют применению шайбы в любых нужных сферах ее использования.
Предназначена для обеспечения надёжности резьбовых соединений под воздействием вибрации и динамических нагрузок ; изготавливается в двух исполнениях: узкая и широкая.
Преимущества:
- не требует предварительной подготовки и очистки деталей
- возможно многократное использование без потери качества
- легкий монтаж-демонтаж
- сертифицированная система закрепления
- предназначены для систем, работающих в условиях вибрации и динамических нагрузок
Детали
| DIN 25201 | 10 D16,6 s2,2, 10 D16,6 s2,5, 12 D19,5 s2,2, 12 D19,5 s2,5, 14 D23,0 s3,4, 16 D25,4 s3,2, 16 D25,4 s3,4, 18 D29,0 s3,4, 20 D30,7 s3,4, 6 D10,8 s1,8, 8 D13,5 s2,5 |
|---|

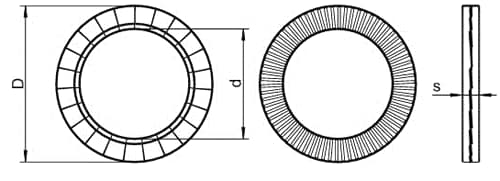

| d | D | s | для с |
| 5 | 9,0 | 2,2 | M5 |
| 6 | 10.8 | 2,2 | M6 |
| 8 | 13,5 | 2,0 | M8 |
| 10 | +16,6 | 2,0 | M10 |
| 12 | +19,5 | 2,0 | M12 |
| 16 | +25,4 | 3.0 | M16 |
| 20 | 30,7 | 3.0 | M20 |
| 24 | 39,0 | 3,2 | M24 |
| 30 | 47,0 | 6,8 | M30 |
