Металлический забивной дюбель-гвоздь

Описание

Металлический забивной дюбель-гвоздь

Выполнение ремонтных работ или, например, настенная установка шкафов требует использования специальных креплений. Сегодня на смену традиционным гвоздям, которые не всегда справляются с поставленной задачей, пришли дюбели, одной из разновидностей которых является металлический дюбель-гвоздь. Его способ применения – это быстрый монтаж, который осуществляется путем забивания в стену. Такие изделия обеспечивают надежное настенное, напольное или потолочное крепление практически любого материала.

Что же такое металлический дюбель-гвоздь?

Конструкция состоит из втулки и гвоздя. На изделии не имеется насечек, т.е. втулка гладкая.
Целесообразно использовать такой крепеж в полнотелых материалах, таких как:

• кирпичную кладку;
• бетонные стены;
• природный камень и другие полнотелые материалы.

Главная особенность дюбель-гвоздя – это действие по принципу гвоздя. Легко вставляется во втулку и забивается с помощью молотка. Распорные части втулки раскрываются и надежно закрепляются в материале.

Также существует вид металлических дюбелей, монтаж которых производится с помощью монтажных пистолетов. Для этого не требуется предварительного сверления отверстия, достаточно вставить крепеж в пистолет и в размеченной области нажать на спусковой рычаг.

Технические характеристики

Для элементов крепежа, рассчитанных на эксплуатацию в условиях серьезных физических нагрузок, важную роль играют их размеры и технические характеристики. Длина стандартных изделий с шагом 20 мм варьируется в пределах от 40 до 140 мм. Для условного обозначения элемента крепежа используются два показателя: диаметр и длина. Например, 6х40, 8х100, 10х100 и т.д. В качестве материала производства крепежной продукции используется высококачественная сталь (Ст 50, 60, 70) с антикоррозийным оцинкованным покрытием.

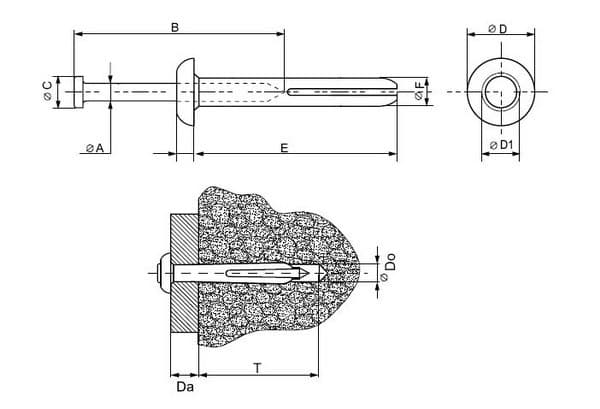

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

	А	В	С	D	К	1D	Е	F
Обознач-е	диаметр гвоздя, мм	длина гвоздя, мм	диаметр шляпки, мм	диаметр бурта, мм	толщина бурта, мм	диаметр шляпки, мм	длина, мм	диаметр, мм	Вес 1000 шт/кг
5×22	2,95-3,10	29,00-31,00	5,00-5,20	10,65-10,85	3,90-4,20	5,25-5,45	21,40-22,00	4,85-5,05	4,80
6×20	3,70-3,80	28,00-30,00	6,00-6,20	13,35-13,45	3,90-4,20	6,00-6,20	19,40-20,00	5,80-6,00	6,95
6×30	3,70-3,80	38,00-40,00	6,00-6,20	13,35-13,45	3,90-4,20	6,00-6,20	29,40-30,00	5,80-6,00	8,72
6×40	3,70-3,80	48,00-50,00	6,00-6,20	13,35-13,45	3,90-4,20	6,00-6,20	39,00-40,00	5,80-6,00	10,30
6×50	3,70-3,80	58,00-60,00	6,00-6,20	13,35-13,45	3,90-4,20	6,00-6,20	49,00-50,00	5,80-6,00	13,00
6×65	3,70-3,80	73,00-75,00	6,00-6,20	13,35-13,45	3,90-4,20	6,00-6,20	64,00-65,00	5,80-6,00	15,00



	Do	Т	Da		мин.
Обозначение	диаметр сверла, мм	мин. глубина при сквозном монтаже, мм	Макс. Толщина прикрепляемого метериала, мм	мин. вырывающая сила, кН бетон В25	срезающая сила, кН бетон В25
5×22	5,00	25,00	6,00	0,60	1,25
6×20	6,00	25,00	6,00	0,90	1,40
6×30	6,00	35,00	8,00	1,00	1,40
6×40	6,00	45,00	15,00	1,00	1,40
6×50	6,00	55,00	20,00	1,25	1,40
6×65	6,00	70,00	25,00	1,40	1,40
