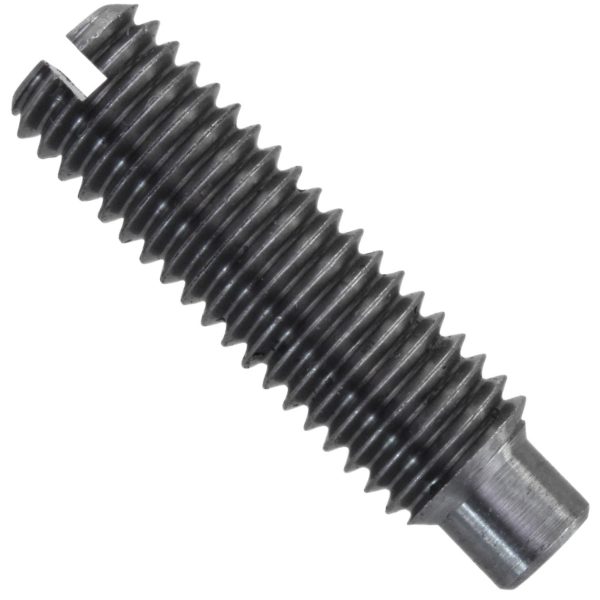

ГОСТ 1478 винт с цилиндрическим концом и прямым шлицем

Описание

ГОСТ 1478 винт с цилиндрическим концом и прямым шлицем

Технические условия

ГОСТ

1478-93

Dog-point straight slotted set screws.    (ИСО 7435-83)

Product grades A and B. Specifications

MKC 21.060.10 ОКП 16 5000

Дата введения 1995—01—01

Настоящий стандарт распространяется на установочные винты с цилиндрическим концом и прямым шлицем, классов точности Аийс номинальным диаметром d от 1,6 до 12 мм.

Требования настоящего стандарта являются обязательными.

Дополнительные требования, отвечающие потребностям экономики страны выделены курсивом.

1 Размеры

1.1 Размеры винтов должны соответствовать указанным на рисунке и в таблице 1.

Й Угол 120° обязателен для коротких винтов, длина которых приведена над штриховой ступенчатой линией в таблице 1.

й Угол 45° относится только к части конца ниже внутреннего диаметра резьбы.

Таблица

В миллиметрах

Номинальный диаметр резьбы d					1,6	2	2,5	3	(3,5)	4	5	6	8	10	12
Шаг резьбы Р					0,35	0,4	0,45	0,5	0,6	0,7	0,8	1	1,25	1,5	1,75
df					Внутренний диаметр резьбы
dP			не менее		0,55	0,75	1,25	1,75	1,95	2,25	3,2	3,7	5,2	6,64	8,14
			не более		0,8	1	1,5	2	2,2	2,5	3,5	4	5,5	7	8,5
п			номин.		0,25	0,25	0,4	0,4	0,5	0,6	0,8	1	1,2	1,6	2
			не менее		0,31	0,31	0,46	0,46	0,56	0,66	0,86	1,06	1,26	1,66	2,02
			не более		0,45	0,45	0,6	0,6	0,7	0,8	1	1,2	1,51	1,91	2,31
t			не менее		0,56	0,64	0,72	0,8	0,96	1,12	1,28	1,6	2	2,4	2,8
			не более		0,74	0,84	0,95	1,05	1,21	1,42	1,63	2	2,5	3	3,6
z			не менее		0,8	1	1,25	1,5	1,75	2	2,5	3	4	5	6
			не более		1,05	1,25	1,5	1,75	2	2,25	2,75	3,25	4,3	5,3	6,3
/D	Класс точности				–
	А		В
но- мин.	не менее	не более	не менее	не более
2	1,8	2,2	1,5	2,5
2,5	2,3	2,7	2	3
3	2,8	3,2	2,5	3,5
4	3,76	4,24	3,4	4,6			1 I
5	4,76	5,24	4,4	5,6					__
6	5,76	6,24	5,4	6,6
8	7,71	8,29	7,25	8,75								_
10	9,71	10,29	9,25	10,75
12	11,65	12,35	11,1	12,9					Стандартные длины
(14)	13,65	14,35	13,1	14,9
16	15,58	16,42	15,1	16,9
(18)	17,58	18,42	17,1	18,9
20	19,58	20,42	18,95	21,05
(22)	21,58	22,42	20,95	23,05
25	24,58	25,42	23,95	26,05
(28)	27,58	28,42	27,95	29,05
30	29,58	30,42	28,95	31,05
35	34,0	35,5	33,75	36,25
40	39,5	40,5	38,75	41,25
45	44,5	45,5	43,75	46,25
50	49,5	50,5	48,75	51,25
55	54,4	55,6	53,5	56,5
60	59,4	60,6	58,5	61,5

^ Размеры, заключенные в скобки, применять не рекомендуется.

1.2 Теоретическая масса винтов указана в приложении.

2 Технические требования

Винты должны изготовляться в соответствии с требованиями, указанными в таблице 2,

Таблица 2

Материал		Сталь	Коррозионно-стойкая сталь	Цветные сплавы
Резьба	Поле допуска
	Стандарты	ГОСТ 16093, ГОСТ 24705
Механические свойства	Класс прочности иди группа материала	J4H, 22Н 33 И, 45Н	21—26	31—35
	Стандарты	ГОСТ 25556	ГОСТ 1759.0
Допуски	Класс точности	А. В
	Стандарты	ГОСТ 1759.1
Окончательная обработка поверхности изделия		Гладкая Требования к гальванопокрытиям по ГОСТ 9.301, ГОСТ 9.303. Ванты должны изготовляться с покрытиями: цинковым хрома-тированным, никелевым, окисным, пропитанным маслам, фосфатным, пропитанным маслом ила без покрытия. Допускается применять друг ие виды покрытий по согласованию между изготовителем и потребителем
Приемка		Правила приемки— ГОСТ 17769
Методы контроля		Размеры, отклонения формы и расположения поверхностей — ГОСТ 1759.1
		Дефекты поверхности— ГОСТ 1759.2
		J ГОСТ25556	Механические свойства ГОСТ 1759.0	ГОСТ 1759.0
Маркировка и упаковка I		ГОСТ 1759.0, ГОСТ 18160

3 Обозначение

Примеры условного обозначения

Установочный винт с цилиндрическим концом и прямым шлицем класса точности В, диаметром резьбы d = 10мм, с полем допуска 6g, длиной I = 25 мм, класса прочности 14 Н, без покрытия:

Винт М10— 6gх25.14Н ГОСТ 1478-93

То же, класса точности А, класса прочности 45 И, из стали 40Х\ с химическим окисным покрытием, пропитанным маслом:

Винт А.MlQ—6g>z25.45ff. 40Х. 05 ГОСТ 1478-93 То же, из латуни ЛС59— 1, без покрытия:

Винт A.Ml0— 6gх25,32. ЛС59-1 ГОСТ 1478-93

ПРИЛОЖЕНИЕ

(справочное)

Таблица 3 — Масса винтов

Длина /, мм	Теоретическая масса 1000 шт. стальных винтов, кг =, при номинальном диаметре резьбы d, мм
	1,6	2	2,5	3	(3,5)	4	5	6	8	10	12
2	0,008
2,5	0,016
3	0,024	0,036
4	0,040	0,055	0,088
5	0,055	0,073	0,118	0,170	0,200
6	0,071	0,092	0,148	0,214	0,277	0,337
8	0,103	0,129	0,208	0,303	0,347	0,492	0,754	0,989
10		0,167	0,267	0,391	0,497	0,647	1,002	1,342	2,240
12			0,387	0,479	0,647	0,802	1,249	1,695	2,877	4,250
(14)				0,567	0,820	0,957	1,496	2,047	3,514	5,254	7,378
16				0,656	0,974	1,112	1,744	2,400	4,150	6,258	8,833
(18)					1,067	1,267	1,991	2,753	4,787	7,262	10,291
20					1,317	1,422	2,239	3,106	5,424	8,266	11,743
(22)						1,936	2,486	3,458	6,061	9,270	13,204
25							2,857	3,987	7,016	10,776	15,380
(28)								4,516	7,971	12,282	17,562
30								4,869	8,608	13,291	19,011
35								5,751	10,201	15,803	22,653
40									11,790	18,312	26,284
45										20,824	29,922
50										23,330	33,561
55											40,240
60											44,640

Примечание — Для определения массы винтов, изготовленных из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 0,356 — для алюминиевого сплава; 0,97 — для бронзы; 1,08 — для латуни.
