ГОСТ 11738-84 винт с внутренним шестигранником
Размер партии 100шт
- Описание
Описание
ГОСТ 11738-84 винт с внутренним шестигранником
Винт ГОСТ 11738-84 c внутренним шестигранником представляет собой стальной крепеж, обладающий неполной резьбой. Устанавливается такой элемент при помощи ключа, соответствующего размера, подходящего для цилиндрической головки винта. Изделие обладает классом точности.
Винт: Материал и покрытие
Для изготовления подобного крепежа используется углеродистая сталь. Для увеличения срока эксплуатации может применяться цинковое покрытие. За счет стойкости к коррозии металла (которая возникает при использовании элемента крепежа в агрессивной или влажной среде) будущее соединение прослужит намного дольше.
Сфера и область применения:
Рассматриваемое изделие часто используется во многих областях промышленности, а также машиностроения и многих других. Благодаря винту с внутренним шестигранником ГОСТ 11738-84 вы сможете создать необходимые вам соединения, которые будут надежны, качественны и долговечны. При соблюдении правил эксплуатации рассматриваемого изделия, будет соблюдаться их бесперебойная работа.
| M | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M24 | |
| P | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 3 | |
| D (mm) | 13,0 | 16,0 | 18,0 | 21,0 | 24,0 | 27,0 | 30,0 | 36,0 | |
| L2 (mm) | 8,0 | 10,0 | 12,0 | 14,0 | 16,0 | 18,0 | 20,0 | 24,0 | |
| S | 6,0 | 8,0 | 10,0 | 12,0 | 14,0 | 14,0 | 17,0 | 19,0 | |
| L1 (mm) | min | 8 | 10 | 14 | 20 | 16 | 20 | 20 | 30 |
| max | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | |

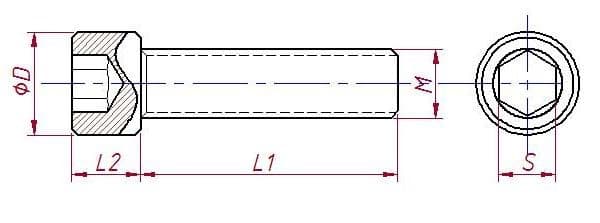

Обозначения:
M –номинальный размер резьбы
P – шаг резьбы
D – диаметр головки винта
L2 – высота головки винта
S – размер внутреннего шестигранника под ключ
L1 – длина винта
Аналоги ГОСТ 11738-84
- DIN 912 – Винт с цилиндрической головкой и внутренним шестигранником
- DIN 912 (UNC) – Винт дюймовый с цилиндрической головкой и шестигранным углублением под ключ;
- ISO 4762 – винты с цилиндрической головкой и шестигранным углублением под ключ с метрической резьбой с крупным шагом.
- DIN 6912 – винты с цилиндрической низкой головкой и шестигранным углублением под ключ.
- DIN 7984 – винты с цилиндрической низкой головкой и шестигранным углублением под ключ.
