DIN 6924 гайка самоконтрящаяся

Описание

DIN 6924 гайка самоконтрящаяся

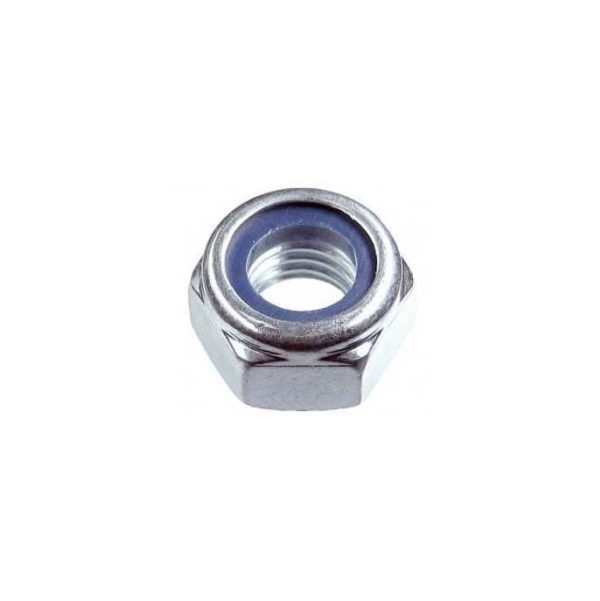

Самоконтрящая гайка DIN 6924 стоит от целого ряда аналогичных метизов особняком из-за ее необычной конструкции. Даже внешне она отличается от классической гайки, которую мы привыкли видеть и использовать при соединительных работах. Она шестигранная со скошенными боками. Но не в этом главное отличие. Гайка имеет специальный «нарост» в виде выпуклой окружности, похожей на гимнастический обруч, но только очень малого размера. Именно этот обруч и является венцом специального удлинения одного конца гайки.

Самоконтрящие гайки находят применение в тех узлах и соединениях, которые испытывают длительные и сильные вибрации. Для микширования вибрационных сил гайка снабжена специальной нейлоновой втулкой. Некоторые гайки имеют срезанные под углом края. То есть все делается для того, чтобы при вибрации соединенные при помощи болтов, винтов и самоконтрящих гаек узлы, самопроизвольно не рассоединялись. Это экономные гайки, поскольку относить к типу высоких нет никаких признаков и оснований.

Для производства самоконтрящей гайки с нейлоновым вкладышем применяют особую сталь класса 5─12, которая металлургическими предприятиями специально выпускается для гаек. Кроме этого прочная сталь дополнительно проходит обработку против коррозии, что дает возможность использовать этот тип крепежа в средах повышенной агрессивности. Метизы покрывают тончайшей пленкой цинка, никеля, хрома. При необходимости метизные заводы поставляют на профильные ликвидные площадки гайки из сталей, которые не боятся кислотных сред.

Материалы:

• Сталь: 5, 8, 10, 12 (класс прочности для гаек).
• Сталь с покрытием: гальваническая оцинковка, гальваническое никелирование, гальваническое хромирование, газо-термическое цинкование напылением.



Размеры шестигранных самоконтрящихся гаек DIN 6924 в мм
d	s	h	m	e
М3	5.5	4.2 – 4.5	2.15	6.01
М4	7	5.7 – 6.0	2.9	7.66
M5	8	6.44 – 6.8	4.4	8.79
M6	10	7.64 – 8.0	4.9	11.05
M7	11	8.64 – 9.0	6.14	12.12
M8	13	9.14 – 9.5	6.44	14.38
M10	16	11.5 – 11.9	8.04	17.77
M12	18	14.5 – 14.9	10.37	20.03
M14	21	16.3 – 17.0	12.1	23.35
M16	24	18.3 – 19.1	14.1	26.75
M18	27	19.8 – 20.6	15.1	29.56
M20	30	21.5 – 22.8	16.9	32.95
M22	34	23.2 – 24.5	18.1	37.29
M24	36	25.8 – 27.1	20.2	39.55
M27	41	29.4 – 31.0	22.5	45.20
M30	46	31.0 – 32.6	24.3	50.85
M33	50	33.9 – 35.5	27.4	55.37
M36	55	37.3 – 38.9	29.4	60.79
M39	60	40.4 – 42.0	31.8	66.44
M42	65	43.4 – 45.0	34	71.30
M45	70	46.4 – 48.0	36	76.95
M48	75	48.4 – 50.0	38	82.60

Обозначения:
d – номинальный диаметр резьбы
s – размер гайки под ключ
h – высота гайки
m – высота резьбовой части, мин.
e – диаметр описанной окружности, мин.

Аналоги DIN 6924:

ISO 7040 – гайки шестигранные стандартные самоконтрящиеся (с неметаллической вставкой). Классы прочности 5, 8 и 10.
ISO 10512 – гайки шестигранные стандартные самоконтрящиеся (с неметаллической вставкой) с метрической мелкой резьбой. Классы прочности 6, 8 и 10.
ГОСТ Р 50273-92 – шестигранные самостопорящиеся гайки с неметаллической вставкой номинальным диаметром резьбы от 3 до 36 мм, классов точности А (d < М16) и В (d > М16)
