Болт ГОСТ 7796 с шестигранной уменьшенной головкой
Размер партии 100шт
Доступные Варианты:
- Описание
- Детали
- Характеристики
Описание
Болт ГОСТ 7796 с шестигранной уменьшенной головкой
Тип изделия: Болты
Материал: Бронза / Латунь / Сталь St
Класс прочности: 3.6 / 4.8 / 5.6 / 5.8 / 6.6 / 6.8 / 8.8 / 10.9 / 12.9
Покрытие: Без покрытия / Zn Цинк / Oxide Окисное / Cd Кадмий
Изделие стандарта ГОСТ 7796-70 может понадобиться вам в тех случаях, если вам необходимо произвести монтаж различного оборудования, сборку конструкций и прочих подобных элементов. Особенностью этого болта являются его параметры: диаметр резьбы должен варьироваться в пределах от 8 до 48 мм. Кроме того, некоторые другие характеристики регламентированы соответствующими нормативными документами ГОСТ.
В приведенной на странице таблице указаны основные данные и допуски, по которым изготавливается болт. Всего изделие имеет пять исполнений. Не установленные документом отклонения допускаются при рассмотрении вашего запроса. Кроме того допускается также изготовление болтов ГОСТ 7796-70 с диаметром гладкой части стержня равной среднему диаметру резьбы – по согласованию изготовителя с потребителем.
Для визуального отличия между разными исполнениями болта ГОСТ 7796-70 по запросу клиента мы можем нанести специальные знаки маркировки исполнений 1 и 2 в виде лунки на торцевой поверхности головки. При этом характеристики прочности изделия никоим образом не изменятся. Болт с шестигранной уменьшенной головкойостанется таким же прочным и надежным.
Детали
| ГОСТ 7796 | M8x16mm, М10х100mm, М10х16mm, М10х20mm, М10х30mm, М10х40mm, М10х45mm, М10х50mm, М12х30mm, М12х40mm, М12х45mm, М12х70mm, М14х30mm, М16х1,5х40mm, М16х1,5х50mm, М16х65mm, М16х70mm, М16х80mm, М20х40mm, М20х50mm, М8х25mm, М8х35mm |
|---|

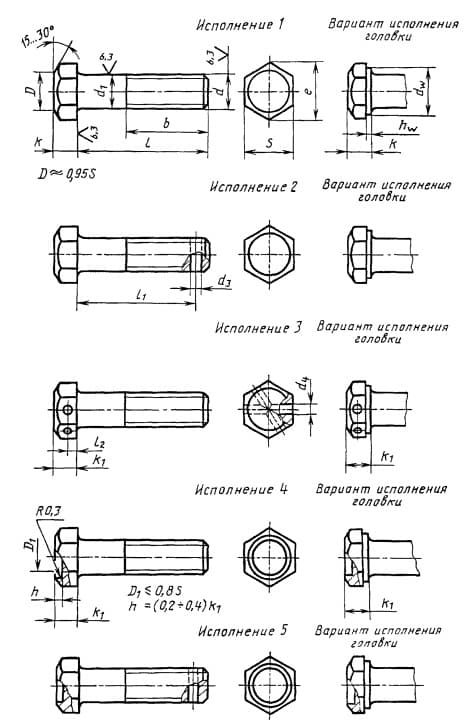

Формы исполнения:
- Исполнение 1
- Исполнение 2
- Исполнение 3 (с отверстием в головке)
- Исполнение 4
- Исполнение 5
| Номинальный диаметр резьбы болтов d | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 |
| Крупный шаг резьбы болтов | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 |
| Мелкий шаг резьбы болтов | 1 | 1,25 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 2 | 3 | 3 | 3 |
| Диаметр стержня d1 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 |
| Размер «под ключ» S | 12 | 14 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 50 | 60 | 70 |
| Высота головки k | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 15 | 17 | 20 | 23 | 26 |
| Высота головки k1 | 5,3 | 6,4 | 7,5 | 8,8 | 10 | 12 | 12,5 | 14 | 15 | 17 | 18,7 | 22,5 | 26 | 30 |
| Диаметр описанной окружности е, не менее | 13,1 | 15,3 | 18,7 | 20,9 | 23,9 | 26,2 | 29,6 | 33 | 35 | 39,6 | 45,2 | 55,4 | 66,4 | 76,9 |
| dw, не менее | 10,5 | 12,5 | 15,5 | 17,2 | 20,1 | 22 | 24,8 | 27,7 | 29,5 | 33,2 | 38 | 46,6 | 55,9 | 64,7 |
| hw не менее | 0,15 | 0,15 | 0,15 | 0,15 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,25 | 0,25 |
| hw не более | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 |
| Диаметр отверстия в стержне d3 | 2 | 2,5 | 3,2 | 4 | 4 | 4 | 5 | 5 | 5 | 6,3 | 6,3 | 8 | 8 | |
| H15 Диаметр отверстия в головке d4 | 2,5 | 2,5 | 3,2 | 3,2 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 |
| js15 Расстояние от опорной поверхности до оси отверстия в головке l2 | 2,8 | 3,5 | 4 | 4,5 | 5 | 6 | 6,5 | 7 | 7,5 | 8,5 | 9,5 | 11,5 | 13 | 15 |
Размеры длин болтов ГОСТ 7796-70, заключенные в скобки, применять не рекомендуется.
