Болт ГОСТ 11674 башмачный (траковый) М16
Размер партии 100шт
- Описание
- Детали
Описание
Болт ГОСТ 11674 башмачный (траковый) М16
Башмачные болты М16 изготавливаются согласно ГОСТ 11674-75 и используются при ремонте и сборке гусеничных лент на тракторах. Также этими метизами крепятся ножи к отвалам и зубья к ковшам. Болты траковые изготавливаются из легированной стали 40Х и подвергаются дальнейшей термической обработке для придания им характеристик высок

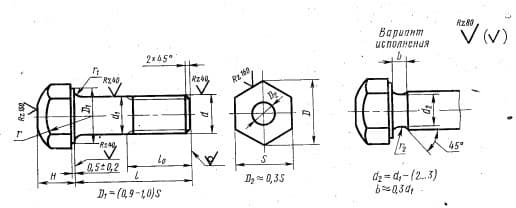

Конструкция болта ГОСТ 11674-75
Характеристики болта DIN186
| Номинальный диаметр резьбы, d | 16 | ||
| Шаг резьбы | 1,5 | ||
| Диаметр стержня d1 | 16 | ||
| Размер «под ключ» S | 24 | ||
| Высота головки Н | 16 | ||
| Диаметр писанной окружности D, не менее | 26,5 | ||
| Разница сферы r | 19 | ||
| Радиус подголовника | r1 | Не менее | 0,6 |
| Не более | 1,1 | ||
| r2 | Не менее | 1,6 | |
| Не более | 2,1 | ||
| Предельное смещение оси головки относительно оси стержня | 0,6 | ||
| Длина болта l | 60 | ||
| Длина резьбы l0 | Номин. | 32 | |
| Пред. отклон. | +3,0 | ||
Использование башмачных болтов должно производиться совместно с узкоспециализированным, созданными специально для укрепления и поддержания корректности установки данного соединения, гайками башмачными с прокладками.
Основные характеристики:
| Назначение болта | Машиностроительный |
| Форма болта | С квадратной или шестигранной головкой, квадратным подголовником и полной или частичной резьбой |
| Условное обозначение | Болт М16 ГОСТ 11674 |
| Стандарт | ГОСТ 11674-75 |
| Тип резьбы | метрическая |
| Класс точности | С |
.
Детали
| DIN 188 | M10, M6, M8 |
|---|
