Анкер двухраспорный

Описание

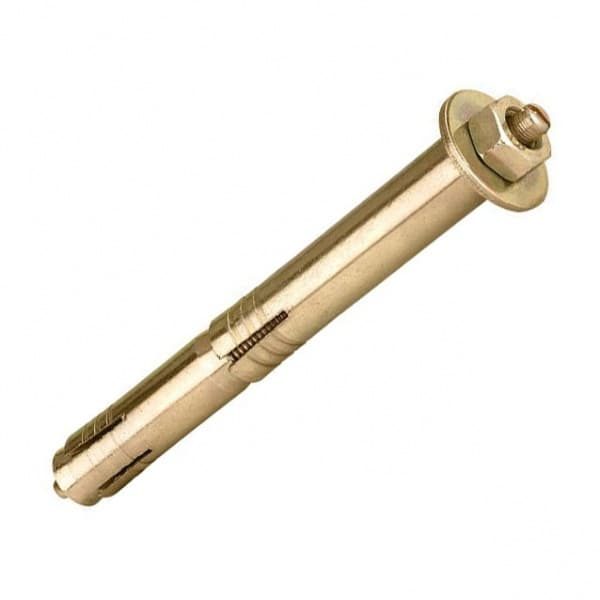

Анкер двухраспорный

Анкер двухраспорный, применяется в тех случаях, когда требуется повышенная прочность крепления в плотном основании (при больших нагрузках на вырыв). За счет двух зон распора, двухраспорные анкера значительно выигрывают по прочности крепления у своих “собратьев” анкера распорного с гайкой, и анкерного болта.
Конструктивно анкера двойного распора состоят из шпильки с двумя распорными элементами, двух распорных гильз (которые расположены друг над другом), и гайки с шайбой, которые вытягиваю распорную шпильку при завинчивании гайки.
Монтаж двухраспорного анкера выполняется так же как и в других анкерах по бетону:
– предварительное бурение отверстия,
– очистка отверстия от пыли и мусора
– предварительный монтаж анкера в отверстие вместе с деталью, при необходимости применить молоток
– финальный монтаж, методом завинчивания гайки на полные 3-5 оборотов.

Анкер состоит из двух распираемых оболочек, общая длина которых равняется длине шпильки, шпильки с двумя распорами и гайки с напрессованной шайбой. При закручивании гайка вытягивает шпильку с распорами. При этом распоры начинают расклинивать оболочку, обеспечивания повышенную прочность крепления. Двураспорный анкер изготовлен из оцинкованной (желтопассивированой) стали.

Монтаж анкера двойного распирания

Анкер используется для крепежа в полнотелых крепких материалах: в бетоне, камне, полнотелом кирпиче. Для крепления в пустотелом кирпиче или пустотных блоках вместо двухраспорного анкера рекомендуется использовать анкерный болт с гайкой. Категорически запрещается делать крепеж в пенобетоне, известняке, гипсолите и других хрупких материалах.

Порядок крепежа акера двураспорного:

1. Сделать сверлом в основании отверстие по параметрам таблицы технических характеристик
2. Подготовить отверстие к вводу анкера: очистить отверстия от пыли и строительного мусора
3. Ввести в отверстие до упора двураспорый анкер вместе с деталью, применяя в случае необходимости молоток
4. Зафиксировав шпильку отверткой через паз на верхнем конце шпильки, затянуть гайку на 3-5 оборото

Допустимые нагрузки на анкер

Рабочая нагрузка не должна превышать четверть от максимальной. Максимальная нагрузка рассчитана исходя из плотности бетона 200-250 кгс/кв.см. При изменении плотности бетона, нагрузка на двухраспорный анкер изменяется пропорционально. Наличие трещин в бетоне уменьшает максимальную нагрузку приблизительно на 40%.

Наименование	Диаметр сверла, мм	Резьба	Нагрузка на вырывание, кгс	Вес 1 шт., кг
M6 10*100	10	M6	1200	0,04
M6 10*150	10	M6	1200	0,06
M8 12*100	12	M8	1700
M8 12*120	12	M8	1700	0,07
M8 12*150	12	M8	1700	0,09
M8 12*180	12	M8	1700	0,11
M8 12*200	12	M8	1700	0,13
M8 12*250	12	M8	1700	0,16
M8 12*330	12	M8	1700	0,21
М10 14*100	14	M10	2500
М10 14*120	14	M10	2500	0,11
М10 14*140	14	M10	2500
М10 14*150	14	M10	2500	0,14
М10 14*180	14	M10	2500
М10 14*200	14	M10	2500	0,19
М10 14*250	14	M10	2500	0,23
М10 14*330	14	M10	2500
М12 16*120	16	M12	3700	0,17
М12 16*160	16	M12	3700	0,21
М12 16*200	16	M12	3700
М12 16*250	16	M12	3700
М12 16*330	16	M12	3700
М16 20*160	20	M16	5100	0,33
М16 20*180	20	M16	5100	0,41
М16 20*200	20	M16	5100	0,44
М16 20*250	20	M16	5100	0,54
М16 20*330	20	M16	5100	0,69
М20 25*210	25	M20	5400
М20 25*250	25	M20	5400
М20 25*330	25	M20	5400
М24 30*200	25	M20	5400
М24 30*250	25	M20	5400
М24 30*330	25	M20	5400
