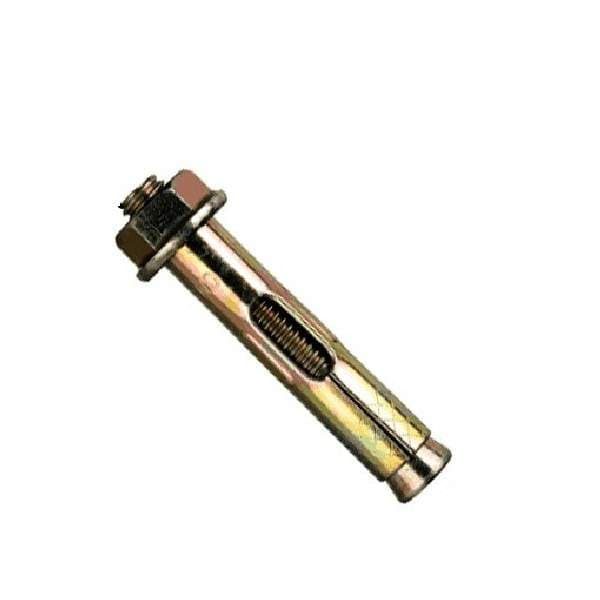

Анкер болт с гайкой
45.00 грн. без НДС
Доступно для предзаказа
- Описание
Описание
Анкер болт с гайкой
Анкеры со шпилькой, гайкой и шайбой PFG SB, SBS – это универсальные анкеры с конической шпилькой и большой площадью расклинивания. Универсальные анкеры со шпилькой типа PFG SB, SBS позволяют производить монтаж в менее прочных материалах и предназначены для тяжелых и умеренно тяжелых креплений в бетоне, полнотелом и пустотелом кирпиче (макс. Ø М8), и природном камне.
SB = электрооцинкованный анкер, SBS = шерардированный анкер (шерардизация – разновидность цинкования, заключающаяся в нагревании стальных изделий в порошке цинка)
Рассматриваемый элемент крепежа изготавливается из высокопрочной стали 8.8 из углеродистой стали с применением цинкового покрытия. Благодаря этому покрытию появляется защитный слой, который не подвергается коррозии, что позволяет использовать этот метиз в условиях повышенной влажности, а также использовать его в агрессивной среде.Основное предназначение такого анкера заключается в креплении высоконагруженных соединений. Благодаря этому стальному метизу можно устанавливать различные тяжелые крепления: лифт, подъемник, колонны, фасадные конструкции, вентиляция, системы отопления и водоснабжения, дверные и оконные коробы, и так далее. Следует отметить, что рассматриваемый элемент часто применяется в промышленном строительстве, когда необходимо обеспечить высокие нагрузки на срез/вырыв.
Особенности
Конструктивная особенность анкера в наличии специального сегмента, который при установке анкера распирает конусом подрезанную втулку, формируя в теле установки полость заданной формы. Анкер BLS может устанавливаться в напряженном бетоне с трещинами (имеет одобрение ETA 1)
| Размеры, характеристики анкеров М6, М8, М10, М12, М16 со шпилькой, гайкой и шайбой PFG SB, SBS | |||||||
| Артикул SB | Размер анкера | Размер резьбы | Длина анкера мм | hnom Мин. глубина анкеровки мм |
d0 Диаметр сверла мм |
tfix Макс. толщина прикрепляемого материала мм |
Вес кг/ 1000 шт. |
| 77001 | 6-15 | М6 | 62 | 40 | 10 | 15 | 24,8 |
| 77002 | 6-30 | М6 | 77 | 40 | 10 | 30 | 27,5 |
| 77004 | 8-20 | М8 | 78 | 50 | 14 | 20 | 62,7 |
| 77005 | 8-30 | М8 | 88 | 50 | 14 | 30 | 66,3 |
| 77006 | 8-45 | М8 | 103 | 50 | 14 | 45 | 69,9 |
| 77007 | 8-85 | М8 | 143 | 50 | 14 | 85 | 82,7 |
| 77009 | 10-10 | М10 | 84 | 60 | 16 | 10 | 96,2 |
| 77010 | 10-20 | М10 | 94 | 60 | 16 | 20 | 101,2 |
| 77011 | 10-30 | М10 | 104 | 60 | 16 | 30 | 106,1 |
| 77012 | 10-40 | М10 | 114 | 60 | 16 | 40 | 111,6 |
| 77013 | 10-50 | М10 | 124 | 60 | 16 | 50 | 117,1 |
| 77014 | 10-70 | М10 | 144 | 60 | 16 | 70 | 126,3 |
| 77016 | 12-20 | М12 | 115 | 80 | 20 | 20 | 188,0 |
| 77017 | 12-30 | М12 | 125 | 80 | 20 | 30 | 200,3 |
| 77018 | 12-50 | М12 | 145 | 80 | 20 | 50 | 212,6 |
| 77019 | 12-65 | М12 | 160 | 80 | 20 | 65 | 220,0 |
| 77021 | 16-25 | М16 | 145 | 100 | 25 | 25 | 399,1 |
| 77022 | 16-45 | М16 | 165 | 100 | 25 | 45 | 426,0 |
Глубина отверстия (h1) на 5 мм больше глубины анкеровки (hnom).
Установка анкеров М6, М8, М10, М12, М16 со шпилькой, гайкой и шайбой
